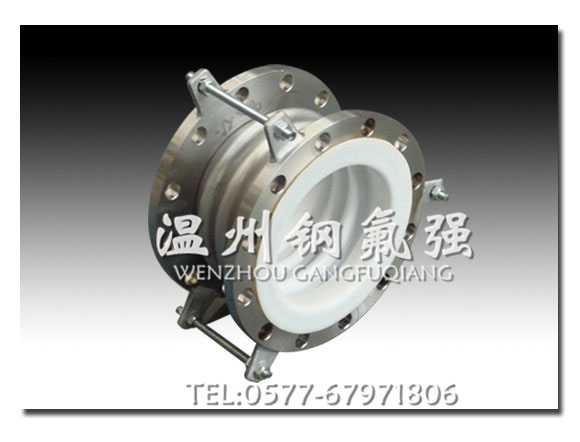

不銹鋼襯四氟波紋膨脹節采用薄壁多層結構，柔性大，剛度小，產品采用翻邊結構，無環向焊縫，耐腐蝕、耐高溫、耐老化、無泄漏，使用壽命長, 產品無毒，可以使用在飲用水管線。

不銹鋼波紋膨脹節有軸向、橫向、矩形、圓形、內壓式、外壓式、單式、復式、拉桿式、直埋式等各種不同結構。

一、結構與材質：
1.波紋管：不銹鋼304、316L、321等
2.法蘭、接管：碳鋼、不銹鋼304、316L、321等
3.拉桿螺栓、螺母：碳鋼、不銹鋼

二、不銹鋼襯四氟波紋膨脹節安裝注意事項：
1、管道上補償器遠離振動源的另一端應有效固定，以便補償器隔絕吸收震動。
2、施工現場進行電焊作業時應對波紋管有效防護，防止焊渣濺傷波紋管。
3、補償器必須直線安裝，不得彎曲、平移。
4、當補償器用于補償管道位移時，補償器兩端應合理設置導向支架。
5、產品為非約束結構，產品兩端固定支架必須能承受內壓推力。

三、主要連接尺寸：

稱通徑(mm)	型號			補償量			鋼度(N/mm)			有效面積 (cm2 )	徑向最大尺寸 (mm)	接管端口尺寸 (Φ×δ)	保護套外徑 (mm)	總長(L)(mm)
				軸向Xo	橫向Yo	角向θo/度	軸向Kx	橫向Ky	角向KQN-m/度					法蘭	接管
32	QM	BW1.0/32×8	J	7			441			16		Φ38×3.5	186		280
	JZ		F	7	1.28	±4	441	774	2		225			164
	QM	BW1.0/32×16	J	14			220			16			186		321
	JZ		F	14	5.1	±8	221	97	1		225			216
40	QM	BW1.0/40×8	J	10			318			23		Φ45×3.5	224		289
	JZ		F	10	1.5	±4	318	696	2		244			219
	QM	BW1.0/40×16	J	19			158			23			224		334
	JZ		F	19	6.1	±8	158	87	1		244			219
50	QM	BW1.0/50×8	J	12			635			37		Φ57×3.5	239		306
	JZ		F	12	2.2	±4	635	1041	6.4		259			182
	QM	BW1.0/50×16	J	24			318			37			239		372
	JZ		F	24	8.9	±8	318	130	3.2		259			247
65	QM	BW1.0/65×8	J	18			423			55		Φ73×4	250		322
	JZ		F	18	3.4	±5.3	423	699	6.5		270			200
	QM	BW1.0/65×12	J	28			282			55			250		362
	JZ		F	28	6.5	±8	282	243	4.3		270			240
80	QM	BW1.0/80×8	J	29			358			81		Φ89×4	264		366
	JZ		F	29	6.4	±6.4	358	401	8.1		284			244
	QM	BW1.0/80×10	J	37			286			81			264		390
	JZ		F	37	10	±8	286	205	6.4		284			274
100	QM	BW1.0/100×6	J	33			417			121		Φ108×4	284		345
	JZ		F	33	2.9	±4.8	417	1206	16.2		304			223
	QM	BW1.0/100×10	J	54			250			121			284		409
	JZ		F	54	8	±8	250	260	9.7		304			287
125	QM	BW1.6/125×5	J	35			409			180		Φ133×4	314		342
	JZ		F	35	2.5	±4.4	409	4110	47		334			216
	QM	BW1.6/125×9	J	63			227			180			314		414
	JZ		F	63	8.1	±8	227	705	26.1		334			288
150	QM	BW1.6/150×5	J	45			456			257		Φ159×4.5	344		367
	JZ		F	45	3.3	±5	456	3273	49		364			238
	QM	BW1.6/150×8	J	71			285			257			344		427
	JZ		F	71	8.3	±8	285	813	30.7		364			302
200	QM	BW1.6/200×4	J	56			480			479		Φ219×6	422		392
	JZ		F	56	4.5	±5.3	480	3823	64.2		442			248
	QM	BW1.6/200×6	J	84			320			479			422		426
	JZ		F	84	10	±8	320	1130	42.8		442			302
250	QM	BW1.6/250×4	J	53			930			769		Φ273×8	487		379
	JZ		F	53	4.6	±5.2	930	5630	196		507			393
	QM	BW1.6/250×6	J	80			620			769			487		399
	JZ		F	80	10.4	±7.8	620	1668	131		507			393
300	QM	BW1.6/300×4	J	57			1253			1105		Φ325×8	542		467
	JZ		F	57	5.8	±5	1253	6479	365.7		562			366
	QM	BW1.6/300×6	J	85			835			1105			542		565
	JZ		F	85	13	±7.5	835	1920	244		562			464
350	QM	BW1.6/350×4	J	64			1265			1367		Φ377×10	602		492
	JZ		F	64	6.6	±5	1265	6301	465		622			397
	QM	BW1.6/350×6	J	97			843			1367			602		604
	JZ		F	97	14.8	±7.5	843	1873	310		622			509
400	QM	BW1.6/400×4	J	65			1373			1611		Φ426×10	680		518
	JZ		F	65	5.8	±4.6	1373	8832	608		700			412
	QM	BW1.6/400×6	J	97			915			1611			680		628
	JZ		F	97	13	±6.9	915	2609	405		700			522
